Ecoscandagli, chartplotter, GPS e plotter raccolgono strumentazione e accessori per la navigazione elettronica di bordo: dalle unità display ai trasduttori, dai cavi di rete NMEA 2000 alle antenne GPS. Per orientarsi, conviene partire dalla compatibilità con l'unità già installata a bordo, dal tipo di trasduttore necessario e dal protocollo di rete utilizzato. Leggi la guida

Le marche di Ecoscandagli, GPS, plotter

Garmin Lowrance Raymarine Fusion Osculati Simrad Furuno Motorguide Cobra marine Grippy X-line Fni Scout Telecomunicazioni Railblaza Lewmar Veethree Instruments

Come scegliere ecoscandaglio, GPS o plotter per la tua barca

Unità display: chartplotter, ecoscandaglio o combinato

I chartplotter integrano cartografia e navigazione GPS; gli ecoscandagli si concentrano sulla misurazione della profondità e sulla rappresentazione del fondale; le unità combinate svolgono entrambe le funzioni. La scelta dipende da quanto spazio è disponibile a bordo e da quali funzioni si utilizzano davvero. Marche come Garmin, Lowrance, Raymarine e Simrad propongono sia unità dedicate sia multifunzione in vari formati di schermo.

Il trasduttore: tecnologia e frequenza di lavoro

Il trasduttore è il sensore che invia e riceve gli impulsi sonar. Le tecnologie più diffuse sono il sonar tradizionale, il CHIRP (frequenza modulata, migliore risoluzione), il DownScan o DownVision (immagine verticale del fondale) e il SideScan o SideVision (immagine laterale). Alcuni trasduttori combinano più tecnologie in un unico corpo, come i modelli Active Imaging HD 3 in 1 di Lowrance o i trasduttori HDI. Verificare sempre la compatibilità del connettore (6 pin, 7 pin, 9 pin) con l'unità a cui si collega prima dell'acquisto.

Reti di bordo: NMEA 2000 e SeaTalkNG

Molte installazioni moderne collegano strumenti, pilota automatico, VHF e GPS tramite una rete dati. NMEA 2000 è lo standard aperto più diffuso; SeaTalkNG è il protocollo proprietario di Raymarine, fisicamente compatibile con NMEA 2000 tramite adattatori. Per costruire o estendere una rete servono cavi backbone, derivazioni a T, spur e terminatori. I kit di partenza Lowrance e Raymarine semplificano l'assemblaggio.

Cavi e adattatori: compatibilità tra marche

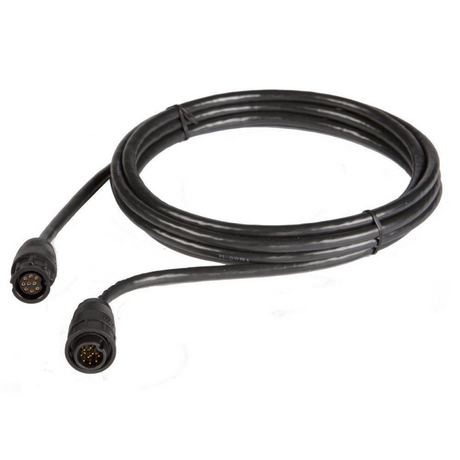

Uno degli acquisti più frequenti riguarda i cavi: alimentazione, prolunga per trasduttore, adattatori tra connettori di marche diverse (es. sonar HD+ Motorguide su unità Lowrance o Garmin). Il numero di pin e il tipo di connettore determinano la compatibilità; verificare modello dell'unità e modello del trasduttore prima di scegliere il cavo.

Antenne GPS e cartografie

Chi usa un chartplotter senza ricevitore GPS integrato, o chi vuole migliorare la ricezione, abbina un'antenna esterna. Cartografie aggiornate per Mediterraneo e acque interne sono disponibili come schede o download per le principali piattaforme. Verificare il formato supportato dall'unità (SD, microSD, formato proprietario) prima dell'acquisto.

Domande frequenti

Come si sceglie il trasduttore giusto per il mio ecoscandaglio?

Occorre verificare tre cose: la tecnologia sonar supportata dall'unità (tradizionale, CHIRP, DownScan, SideScan), il tipo di installazione (poppa, passante da carena, trasom) e il tipo di connettore richiesto. Lowrance, Garmin e Raymarine hanno linee di trasduttori dedicate ai propri display, ma esistono anche adattatori per collegare trasduttori di marca diversa.

Cos'è NMEA 2000 e come si costruisce una rete di bordo?

NMEA 2000 è un protocollo seriale che consente a più strumenti di condividere dati su un unico cavo backbone. Una rete base è composta da un cavo dorsale, derivazioni a T, uno spur per ogni strumento e due terminatori alle estremità. I kit di avviamento Lowrance e Raymarine includono i componenti essenziali per iniziare.

Qual è la differenza tra chartplotter e plotter GPS?

I termini sono spesso usati in modo intercambiabile: entrambi mostrano la posizione GPS sovrapposta a una cartografia. Il termine 'chartplotter' è più preciso e indica un display nautico con cartografia integrata o caricabile, mentre 'plotter GPS' è una denominazione più generica. Le funzioni aggiuntive (ecoscandaglio integrato, radar, AIS) dipendono dal modello specifico.

Posso collegare un trasduttore Motorguide a un ecoscandaglio Lowrance o Garmin?

Sì, ma di solito serve un cavo adattatore specifico che converte il connettore proprietario del motore Motorguide nel formato accettato dall'unità Lowrance o Garmin. Il modello di adattatore corretto dipende dal numero di pin dell'unità display e dalla versione del sonar HD+ del motore.
