Elektrische Verkabelung

Die Fahrzeugelektrik besteht aus Drähten, Kabeln und Steckverbindern, die die elektrische Energie im Fahrzeug verteilen und die verschiedenen elektronischen Systeme und Komponenten verbinden und mit Strom versorgen. Dieses System ist unerlässlich für das einwandfreie Funktionieren vieler wichtiger Fahrzeugfunktionen, vom Motor bis hin zu den Infotainmentsystemen.

Hauptkomponenten der Fahrzeugelektrik:

1. Drähte und Kabel :

   • Hauptleitungen : Die dickeren Leitungen, die die wichtigsten Komponenten des Autos, wie Motor und Anlassersystem, mit Strom versorgen.
   • Niederspannungsleitungen : Werden zur Stromversorgung elektronischer Bauteile wie Scheinwerfer, Audiosysteme, Innenbeleuchtung, Sensoren und Sicherheitsvorrichtungen verwendet.

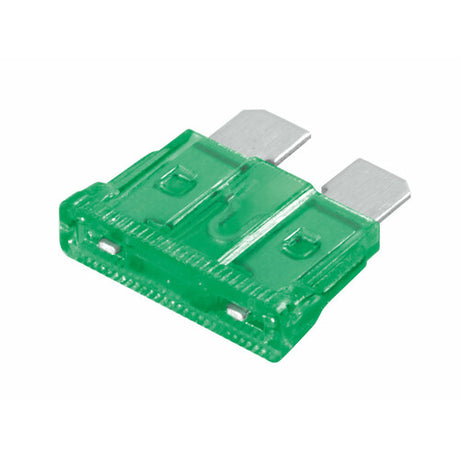

2. Sicherungen :

   • Sicherungen sind Sicherheitsvorrichtungen, die den Stromfluss bei elektrischer Überlastung unterbrechen. Sie schützen elektronische Bauteile und verhindern Schäden an Schaltkreisen.

3. Relais :

   • Ein Relais ist ein elektrischer Schalter, der es ermöglicht, Hochleistungskomponenten wie den Anlassermotor oder die Klimaanlage mit einem Niedrigleistungssignal ein- oder auszuschalten.

4. Anschlüsse :

   • Steckverbinder dienen zum Verbinden verschiedener Drähte und Kabel. Es gibt sie als Steck-, Klemm- oder Druckverbinder. Sie sind so konstruiert, dass sie eine sichere und stabile Verbindung gewährleisten.

5. Steuergeräte :

   • Das elektronische Steuergerät (ECU) ist das „Gehirn“ des Fahrzeugs. Es steuert und verwaltet die elektrischen Signale zwischen den verschiedenen Fahrzeugsystemen, wie beispielsweise Motor, Getriebe, Bremsen und Beleuchtung.

6. Erdungskabel :

   • Massekabel sind für das ordnungsgemäße Funktionieren der Fahrzeugelektrik unerlässlich, da sie den elektrischen Strom zum Motor oder zur Batterie zurückführen.

Hauptfunktionen der Fahrzeugelektrik:

1. Motorstromversorgung :

   • Die elektrische Verkabelung versorgt den Motor mit Energie zum Starten und für den Betrieb der verschiedenen Sensoren, die die Kraftstoffeinspritzung, die Zündung und das Emissionsmanagement regeln.

2. Beleuchtungssysteme :

   • Der Kabelbaum versorgt Scheinwerfer, Rücklichter, Parkleuchten, Blinker, Innenbeleuchtung und Warnblinker mit Strom.

3. Sicherheitssysteme :

   • Beinhaltet Schaltkreise für Airbags, Parksensoren, Reifendruckkontrollsystem (TPMS) und Fahrerassistenzsysteme wie ABS und elektronische Stabilitätskontrolle (ESC).

4. Komfort und Infotainment :

   • Es versorgt die Klimaanlage, die Sitzheizung, das Audiosystem, das Navigationssystem, die digitalen Anzeigen und andere Geräte mit Strom, die dem Fahrer und den Passagieren Komfort bieten.

5. Elektronische Steuerungssysteme :

   • Moderne Fahrzeuge verfügen über Steuergeräte, die Motor, Getriebe, Batterie und verschiedene Fahrerassistenzsysteme über ein Netzwerk elektrischer Leitungen steuern.

Verdrahtungsarten:

1. Traditionelle Verdrahtung :

   • Die traditionelle Verkabelung basiert auf einzelnen Drähten, von denen jeder einer bestimmten Funktion zugeordnet ist. Diese Art der Verkabelung ist weniger komplex und kostengünstiger, wird aber aufgrund der zunehmenden Anzahl elektronischer Bauteile in modernen Fahrzeugen häufig mit anderen Lösungen kombiniert.

2. Digitale Verkabelung (BUS) :

   • In modernen Fahrzeugen nutzt die digitale Verkabelung Kommunikationsnetzwerke wie den CAN-Bus (Controller Area Network) oder den LIN-Bus (Local Interconnect Network), um die Kommunikation zwischen verschiedenen elektronischen Modulen zu ermöglichen. Diese Art der Verkabelung reduziert die Anzahl der benötigten Kabel und verbessert die Systemzuverlässigkeit und -effizienz.

Wartung und häufige Probleme:

• Durchgebrannte Sicherungen : Wenn eine Komponente nicht funktioniert (z. B. die Scheinwerfer oder das Audiosystem), kann dies an einer durchgebrannten Sicherung liegen. Das Prüfen und Austauschen von Sicherungen ist ganz einfach.

• Beschädigte oder abgenutzte Verkabelung : Das Fahren auf unebenen Straßen oder eine veraltete Verkabelung können die Verkabelung beschädigen und zu elektrischen Störungen führen. In diesen Fällen muss die Verkabelung möglicherweise repariert oder ausgetauscht werden.

• Steckverbinderkorrosion : Korrosion kann Steckverbinder und elektrische Verbindungen beeinträchtigen. Die Reinigung der Anschlüsse und der Austausch beschädigter Steckverbinder sind unerlässlich, um eine unterbrechungsfreie Stromversorgung zu gewährleisten.

Wie man Problemen vorbeugt:

1. Regelmäßige Kontrollen : Führen Sie regelmäßig Inspektionen der elektrischen Anlage Ihres Autos durch, insbesondere nach langen Fahrten oder in feuchter Umgebung.
2. Sicherungen austauschen : Wenn eine elektrische Komponente nicht ordnungsgemäß funktioniert, überprüfen Sie die Sicherungen, bevor Sie nach komplexeren Problemen suchen.
3. Überlastung vermeiden : Überlasten Sie nicht das elektrische System Ihres Autos, insbesondere wenn Sie neue Geräte (wie eine leistungsstarke Stereoanlage oder zusätzliche Scheinwerfer) hinzugefügt haben.
